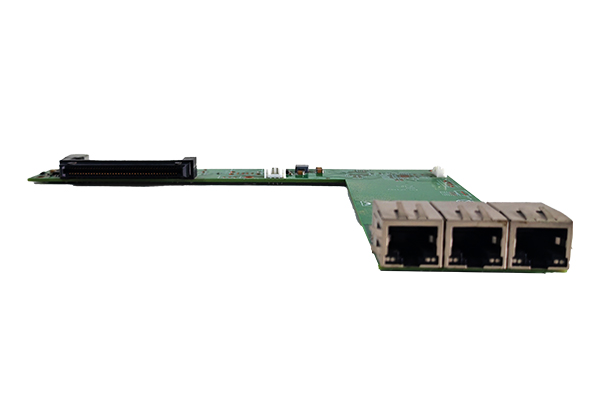

AOS-OPSCHPL



產品介紹:
顯示 | JLVDS1 JS1-6 | 1 ×LVDS1/DP(可選) 1 ×HDMI |
I/O | USB2.0 USB 3.0 網口 開關 JUART1 J-SW1 JP9 JP10 JINCN1 JGHOST1 JPWRLED1 JDET OPS接口 音頻 JCTL1 | 5× USB2.0, 1xUSB3.0 1XRJ45千兆網口 1XPOWER開關 1×COM TTL(4pin 插針,2.0間距,信號定義:VCC(5V) GND U-TX U-RX) 1× 開關插針/復位(信號定義:PS-ON,GND;REST,GND) 1X3PIN 3.3V/5V供電可選(信號定義:3.3V(1-2),5V(2-3)) 1X2PIN 12V供電(信號定義:12V(1-2)JP9配合根據屏幕要求進行選擇電壓) 1X6PIN 高壓板供電(信號定義:19V 19V PWM BLK_EN GND GND) 1X2PIN 一鍵還原 1X2PIN 電源指示燈 1X2PIN (信號定義:FAN_CTRL LED_DET) OPS 80 pin 1 × LINE-OUT 3.5 標準接口,支持雙聲道輸出
|
電源 | 輸入 | DC JACK (19V, 2.5mm內徑) 板載4pin插座 (12 ~ 19V) |
物理參數 | 尺寸 | Thin Mini-ITX,133x44mm |
環境 | 溫度 濕度 | 工作溫度:0°C ~60°C 儲存溫度:-20~70°C 5%~90% 無冷凝 |
定購信息
銷售型號 配置
AOS-OPSCL1 JAE OPS 80PIN,2個USB2.0,1個USB3.0,LVDS顯示輸出
AOS-OPSCL1A RJ45百兆網口,4個USB2.0,1個USB3.0,HDMI/LVDS顯示可選,3W功放
尺寸結構圖
