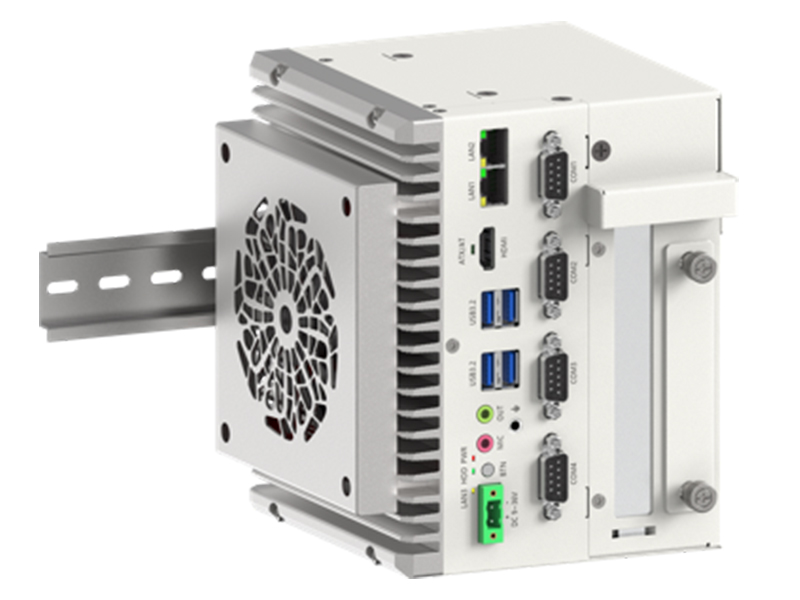

AOS-SETUI45SH10J
產品介紹：
產品規格
型號 | AOS-SETUI45SH10J |
CPU | Intel® Core™ i7/i5/i3/Pentium®/Celeron® 超低電壓低功耗處理器 |
芯片組 | Intel® SoC |
BIOS | AMI BIOS |
內存 | 1 x SO-DIMM DDR4 2666/2933/3200MHz，最大容量32GB |
顯示 | 提供HDMI外接顯示器接口，Intel® HD Graphics 顯示核心，支持外接顯示器擴展屏幕，并支持同步或異步觸摸操作 |
網絡 | 三千兆網卡，板邊接口Intel i219LM，Intel i210AT，內置Realtek 8111H，為孔座形式，均支持網絡喚醒和PXE無盤啟動功能，可根據需要再擴展多個網口 |
存儲 | 1 x m.2 2280 SATA/NVMe SSD固態硬盤位，可選1 x 2.5寸硬盤位 |
USB | 默認4 x USB3.0，可根據需求擴展更多USB2.0 |
COM | 默認2 x COM，可選RS232/422/485模式，BIOS切換，可根據需求擴展更多COM接口 |
擴展插槽 | 1 x m.2 2230 E-Key，支持WIFI模塊，1 x m.2 3052 B-Key，支持4G/5G模塊等，帶SIM卡座 |
音頻 | 集成Realtek ALC897 HD數字音頻解碼器，提供Line-out，MIC-in接口， 支持外接4Ω3W/8Ω2W喇叭 |
GPIO | 可選16路GPIO |
看門狗 | Watchdog功能，支持1~255秒系統重啟 |
接線端子 | IO面板預留3.5mm 2 x 2pin鎖固型接線端子，可出廠前預定義，默認Remote SW和Power Led |
電源接口 | DC 9-36V寬壓供電，提供圓形和接線式2種鎖固型電源端子可選 |
無風扇散熱 | 機身封閉，依靠鋁型材機身散熱，杜絕傳統內置散熱風扇及機器內部進灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇，溫度不高時風扇怠速運行，溫度升高時風扇轉速同時提高，直至全速運行，且易拆卸易維護 針對高溫、封閉環境，外置溫控輔助散熱風扇參與輔助散熱，強化散熱，提高系統運行舒適性，增強系統穩定性 |
操作系統 | Windows 7/10/11/各種版本的Linux |
工作環境 | 工作溫度：-20°C ~60°C，環境濕度：0% ~95% 振動 配SSD：5Grms/5~500Hz/隨機； 沖擊 配SSD：50G/半正弦/持續11ms； |
EMC/認證 | CE/FCC |
尺寸 | 164mm(L)×130mm(W)x104.5mm(H) |
可選CPU列表
型號 | 核心 | 主頻 | 睿頻 | 功耗 |
I7-12650H | 十核 | 2.5G | 4.7G | 45-115W |
I5-12450H | 八核 | 2.0G | 4.4G | 45-95W |
型號 | 核心 | 主頻 | 睿頻 | 功耗 |
I7-1255U | 十核 | 1.7G | 4.7G | 15-55W |
I5-1245U | 十核 | 1.6G | 4.4G | 15-55W |
I5-1235U | 十核 | 1.3G | 4.4G | 15-55W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I7-1195G7 | 四核 | 2.9G | 5.0G | 28W |
I7-1165G7 | 四核 | 2.8G | 4.7G | 28W |
I7-1185G7 | 四核 | 3.0G | 4.8G | 28W |
I7-1185G7E | 四核 | 1.8G | 4.4G | 15W |
I7-1185GRE | 四核 | 1.8G | 4.4G | 15W |
I5-1155G7 | 四核 | 2.5G | 4.5G | 28W |
I5-1135G7 | 四核 | 2.4G | 4.2G | 28W |
I5-1145G7 | 四核 | 2.6G | 4.4G | 28W |
I5-1145GRE | 四核 | 1.5G | 4.1G | 15W |
I5-1145G7E | 四核 | 1.5G | 4.1G | 15W |
I3-1125G4 | 四核 | 2.0G | 3.7G | 28W |
I3-1115G4 | 雙核 | 3.0G | 4.1G | 28W |
I3-1115GRE | 雙核 | 2.2G | 3.9G | 15W |
I3-1115G4E | 雙核 | 2.2G | 3.9G | 15W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I7-10710U | 六核 | 1.1G | 4.7G | 15W |
I7-10510U | 四核 | 1.8G | 4.9G | 15W |
I5-10210U | 四核 | 1.6G | 4.2G | 15W |
I3-10110U | 雙核 | 2.1G | 4.1G | 15W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I7-8665U | 四核 | 1.9G | 4.8G | 15W |
I7-8569U | 四核 | 2.8G | 4.7G | 28W |
I7-8565U | 四核 | 1.8G | 4.6G | 15W |
I7-8559U | 四核 | 2.7G | 4.5G | 28W |
I7-8557U | 四核 | 1.7G | 4.5G | 15W |
I5-8365U | 四核 | 1.6G | 4.1G | 15W |
I5-8279U | 四核 | 2.4G | 4.1G | 28W |
I5-8269U | 四核 | 2.6G | 4.2G | 28W |
I5-8265U | 四核 | 1.6G | 3.9G | 15W |
I5-8260U | 四核 | 1.6G | 3.9G | 15W |
I5-8259U | 四核 | 2.3G | 3.8G | 28W |
I5-8257U | 四核 | 1.4G | 3.9G | 15W |
I3-8145U | 雙核 | 2.1G | 3.9G | 15W |
I3-8140U | 雙核 | 2.1G | 3.9G | 15W |
I3-8109U | 雙核 | 3.0G | 3.6G | 28W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I7-7500U | 雙核 | 2.7G | 3.5G | 15W |
I7-6500U | 雙核 | 2.5G | 3.1G | 15W |
I5-7200U | 雙核 | 2.5G | 3.1G | 15W |
I5-6200U | 雙核 | 2.3G | 2.8G | 15W |
I3-7100U | 雙核 | 2.4G | / | 15W |
I3-6100U | 雙核 | 2.3G | / | 15W |
3965U | 雙核 | 2.2G | / | 15W |
3955U | 雙核 | 2.0G | / | 15W |
3865U | 雙核 | 1.8G | / | 15W |
3855U | 雙核 | 1.6G | / | 15W |
型號 | 核心 | 主頻 | 睿頻 | 功耗 |
I5-4300U | 雙核 | 1.9G | 2.9G | 15W |
I3-5005U | 雙核 | 2.0G | / | 15W |
I3-4030U | 雙核 | 1.9G | / | 15W |
加裝溫控輔助散熱風扇
可選電源端子
可選臥式掛耳
接地圖示
接地線纜連接完成后做如下檢查：
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻，要求接地電阻小于5Ω。
多種機型可選
