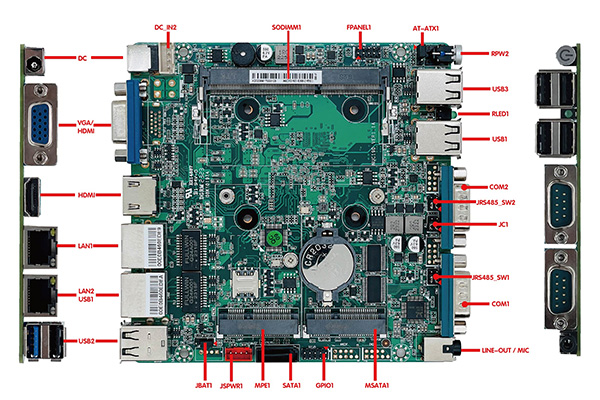

AOS-N12J19D


產品介紹:
主板詳細規格
項目 | 描述 |
處理器 | 集成Intel® Celeron J1900/2.0GHz四核處理器,TDP 10W 可兼容Intel® Baytrail-I/M/D 系列CPU |
內 存 | 1*SO-DIMM 內存插槽,支持單通道1600/1333MHz DDR3L/1.35V內存,最大支持8GB |
顯 示 | 集成Intel®UHD Graphics 600核心顯卡 |
1* VGA接口和1*HDMI接口,或者2個HDMI顯示接口 | |
支持VGA、HDMI同步/異步顯示 | |
網 絡 | 2* Realtek RTL8111H千兆網卡(1個網絡可選),支持網絡喚醒/PXE |
存 儲 | 1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* mSATA3.0插槽(長卡) | |
音 頻 | 板載ALC897 7.1聲道高保真音頻控制器 支持MIC/Line-out,功放(支持2歐5W雙聲道,可選) |
擴展插槽 | 1* Mini-PCIe插槽(半卡和長卡都支持),支持WIFI/4G模塊 |
后I/O接口 | 1* HDMI1.4顯示接口 |
1* VGA顯示接口(和第2個HDMI1.4接口二選一,默認為VGA接口) | |
1* USB 3.0接口,1* USB 2.0接口 | |
2* RJ-45 千兆網絡接口(其中LAN2與雙層USB2.0接口為二選一,默認為網口) | |
1* 12V~19V DC電源輸入接口 | |
前I/O接口 | 4* USB 2.0接口 |
1* Line out和MIC二合一接口 | |
2* DB9 RS232串口(默認為RS232,COM1和COM2通過跳冒可支持RS485) | |
1* 硬盤指示燈 | |
1* 帶燈開關按鈕 | |
內置I/O接口 | 1* USB 2.0接口 1*4Pin(需要支持4G時此USB2.0功能無效,可選) |
1* 功放接口 1*4pin(可選) | |
2* COM接口2*5Pin(和前IO接口同信號,可選) | |
1* 4pin電源輸入接口 | |
1* 硬盤供電接口 | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 背貼CPU無風扇散熱設計,預留1*4pin CPU風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級,0~255秒) |
操作系統 | Windows 7/Windows 10/Linux |
電源類型 | 采用DC 12V~19V電源供電 |
工作溫度 | 60℃~-20℃ |
儲存溫度 | -20℃~70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 120mm x 120mm |
應用領域
NANO系列主板,支持Intel® Baytrail-I/M/D 系列CPU。可廣泛應用于商顯、醫療儀器、工業控制、金融設備、云終端等領域。
