AOS-ITXJ40D
產品介紹：
主板參數
處理器 | 集成Intel®Celeron J4125 2.0GHz 四核處理器 ,TDP 10W |
內 存 | 1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持8GB（默認） |
可板載LPDDR4 4G/8G內存（可選） | |
顯 示 | 集成Intel®UHD Graphics 600核心顯卡 |
1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默認為LVDS） | |
支持VGA、HDMI、LVDS或eDP同步/異步三顯 | |
網 絡 | 1* Realtek RTL8111H千兆網卡（2個網絡可選），支持網絡喚醒/PXE |
存 儲 | 1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* 2.5寸硬盤接口（可選，和7pin SATA3.0接口二選一） | |
1* mSATA3.0插槽（長卡） | |
1* 板載64GB或128GB eMMC（可選） | |
音 頻 | 板載ALC888/ALC662 6聲道高保真音頻控制器，支持MIC/Line-out，功放（支持2歐5W雙聲道） |
擴展插槽 | 1* Mini-PCIe插槽（半卡和長卡都支持），支持WIFI/4G模塊（可選4G，需要支持4G要做硬件調整） |
1* Mini-PCIe插槽（半卡，可選），支持WIFI模塊 | |
1* PCIe x1 SLOT插槽（和半卡Mini-PCIe二選一，可選） | |
背板I/O接口 | 1* HDMI顯示接口 |
1* VGA顯示接口 | |
2* USB 2.0接口（當此2個USB2.0有效時，內置只能支持4個USB2.0） | |
2* USB3.0 接口 | |
1* RJ-45 千兆網絡接口（其中LAN2與USB2.0為二選一） | |
1* Line out接口(綠色)、1* MIC接口(紅色) | |
1* 12V DC電源輸入接口 | |
內置I/O接口 | 1* JHDMI接口 2*8Pin（可選） |
1* JVGA接口 1*12Pin（與DB15同信號） | |
1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認） | |
1* 屏背光供電接口 1*6pin | |
1* eDP接口 2*15pin（和LVDS二選一，可選） | |
6* USB 2.0接口 2*5Pin（當支持單網時，支持4個USB2.0；當需要支持4G時，其中1個USB2.0接口無效） | |
1* 前置音頻接口 2*5pin | |
1* 功放接口 1*4pin | |
6* COM接口（COM1~2支持RS485，COM1/2第9P帶電，可選支持4個485） | |
1* LPT接口 | |
1* 4pin ATX電源接口 | |
1* 硬盤供電接口 | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 無風扇散熱設計，預留1*4pin CPU風扇接口，預留1*4pin系統風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級，0~255秒) |
操作系統 | Windows 10/Linux |
電源類型 | 采用DC 12V電源供電 |
工作溫度 | 60℃～-20℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 170mm x 170mm |
訂購信息：
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-ITXJ40D VER1.1 | J4125 | 4 | 2.0G | DDR4 | 1 | 1 | 1 | / | 1 | 8 | / | 1 | 2 / 1 | 12V |
應用領域
ITX系列工業主板，支持Intel® Gemini Lake 全系列CPU。可廣泛應用于商顯、通訊控制、醫療儀器、工業控制、金融設備、云終端等領域。

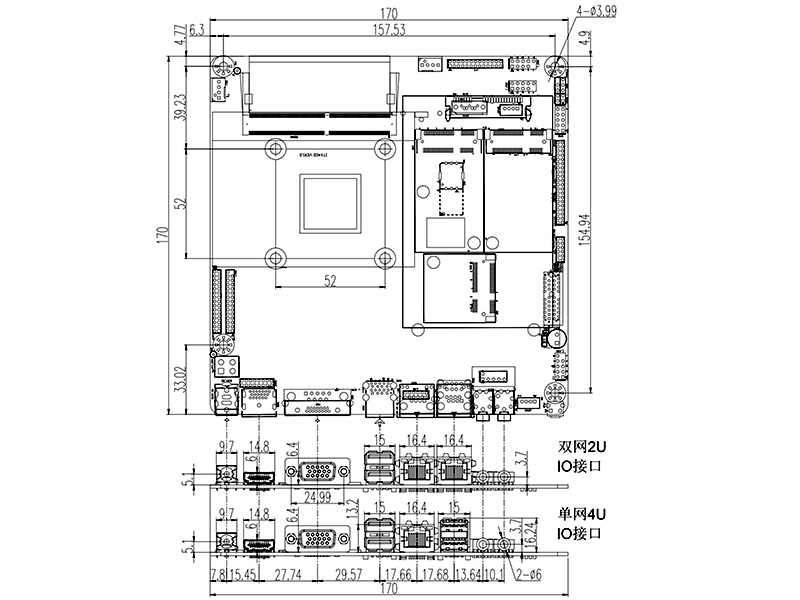

尺寸圖
