AOS-ITXNM70M
產品介紹：
主板詳細規格
項目 | 描述 |
處理器 | 支持Intel®PGA 988 Sandy Bridge/Ivy Bridge 2th/3th Celeron/Pentium/Corei3/i5/i7系列處理器 |
芯片組 | 采用Intel® NM70/HM76等高速芯片組 |
內 存 | 1*SO-DIMM內存插槽，支持單通道1600/1333MHz DDR3內存，最大支持8GB |
顯 示 | 集成Intel 核芯顯卡 4000 |
1* VGA，1*HDMI接口，1*LVDS接口 | |
支持VGA、HDMI、LVDS同步/異步雙顯 | |
網 絡 | 1* Realtek RTL8111H千兆網卡（2個網絡可選）,支持網絡喚醒/PXE |
存 儲 | 1* SATA2.0接口 |
1* mSATA3.0插槽（長卡） | |
音 頻 | 板載ALC662 6聲道高保真音頻控制器，支持MIC/Line-out，功放（支持2歐5W雙聲道） |
擴展插槽 | 1* Mini-PCIe插槽（半卡和長卡都支持）,支持WIFI/4G模塊 |
1* PCI插槽（可選） | |
背板I/O接口 | 1* HDMI顯示接口 |
1* VGA顯示接口 | |
4* USB2.0接口（其中2個USB2.0接口和RJ45為二選一） | |
1* RJ-45 千兆網絡接口（其中LAN2與2個USB2.0接口為二選一） | |
1* Line out接口(綠色)、1* MIC接口(紅色) | |
1* 12V DC電源輸入接口 | |
內置I/O接口 | 1* JVGA接口 1*12Pin（與DB15同信號） |
1* LVDS接口 2*15pin,支持雙通道24bit | |
1* 屏背光供電接口 1*6pin | |
4* USB2.0接口 2*5Pin | |
1* 前置音頻接口 2*5pin | |
1* 功放接口 1*4pin | |
6* COM接口（其中COM2、COM3默認支持RS485，COM2可選支持422，COM1/2第9P帶電） | |
1* LPT接口 | |
1* PS2接口1*6Pin | |
1* 硬盤供電接口 | |
1* 4pin ATX電源接口 | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 1*4pin CPU風扇接口，1*4pin系統風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 32Mb Flash ROM |
看門狗 | 支持硬件復位功能（256級，0~255秒） |
操作系統 | Windows XP/Windows 7/Windows 10/Linux |
電源類型 | 采用DC 12V電源供電 |
工作溫度 | 60℃～-10℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 170mm x 170mm |
訂購信息：
序號 | 型號 | chipset | 內存 | PCI | HDMI | VGA | LVDS | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-ITXNM70M | NM70 | DDR3 | NC | 1 | 1 | 1 | 1 | 8 | 1 | 1 | 2/1 | 12V |
2 | 可選 | NM70 | DDR3 | NC | 1 | 1 | 1 | 1 | 8 | 1 | 1 | 6/2 | 12V |
3 | 可選 | NM70 | DDR3 | NC | 1 | 1 | 1 | 2 | 6 | 1 | 1 | 6/2 | 12V |

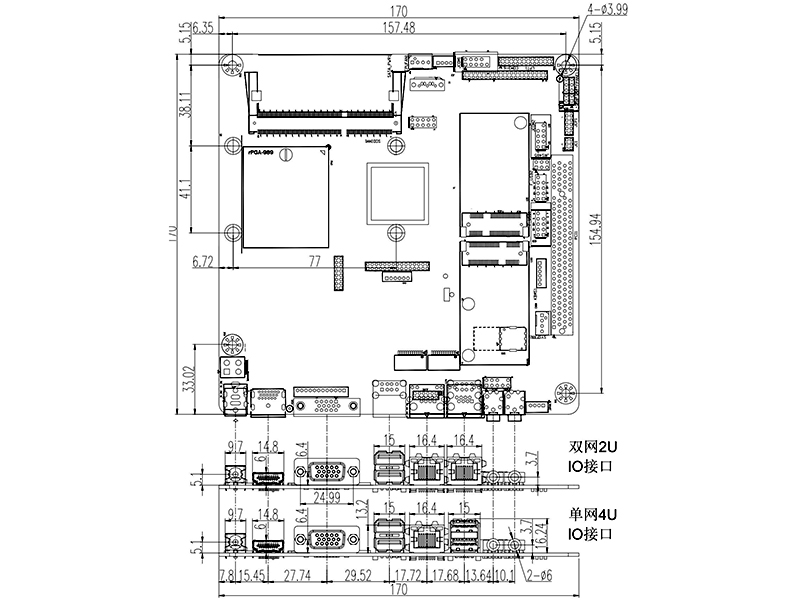

尺寸圖
