AOS-EPIC19D
產品介紹：
主板詳細規格
產品型號 | AOS-EPIC19D VER1.0 |
處理器 | 集成Intel® Celeron J1900/2.0G四核處理器，可兼容Intel® Baytrail-I/M/D 系列CPU |
內 存 | 1*SO-DIMM內存插槽，支持單通道1600/1333MHz DDR3L/1.35V內存，最大支持8GB |
顯 示 | 集成Intel® HD Graphics核心顯卡 |
1* VGA接口，1*HDMI1.4接口，1*LVDS接口（默認LVDS，可選為eDP接口，下單提前確認） | |
支持VGA、HDMI、LVDS同步/異步雙顯示 | |
網 絡 | 2* intel i211千兆網卡，支持網絡喚醒/PXE |
1* Mini-PCIe插槽（半卡和長卡都支持），支持WIFI/4G模塊 | |
存 儲 | 1* SATA2.0接口 |
1* mSATA2.0插槽 | |
音 頻 | 板載ALC662/ALC897/ALC262 6聲道高保真音頻控制器，支持MIC/Line-out，功放3W |
背板I/O接口 | 1* HDMI顯示接口 |
1* VGA顯示接口 | |
1* USB3.0接口，1* USB 2.0接口 | |
2* RJ-45 千兆網絡接口 | |
1* Line out接口（綠色） | |
1* 硬盤/電源指示燈 | |
1* 12V DC電源輸入接口 | |
內置I/O接口 | 1* LVDS接口 2*15pin，支持雙通道24bit |
1* 屏背光供電接口 1*6pin | |
4* USB 2.0接口 2*5Pin | |
1* 前置音頻接口 2*5pin | |
1* 功放接口 1*4pin | |
1* SIM接口 2*3Pin | |
6* COM接口（COM2/COM3可選支持RS485） | |
1* PS2接口 1*6Pin | |
1* 硬盤供電接口 1*4Pin | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
1* 2pin DC 12V電源接口 | |
風扇接口 | 無風扇散熱設計，1*4pin CPU風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級，0~255秒) |
操作系統 | Windows 7/Windows 10/Linux |
電源類型 | 采用DC 12V ±5%電源供電 |
工作溫度 | 60℃～-20℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度，無冷凝 |
尺 寸 | 146mm x 102mm |
訂購信息：
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-EPIC19D | J1900 | 4 | 2.0G | DDR3L | 1 | 1 | 1 | / | 2 | 6 | 1 | / | 6 / 2 | 12V |
應用領域
3.5寸系列工業主板，支持Intel® Baytrail-I/M/D系列CPU。可廣泛應用于工業控制、機器視覺、醫療儀器、金融設備、云終端等領域。

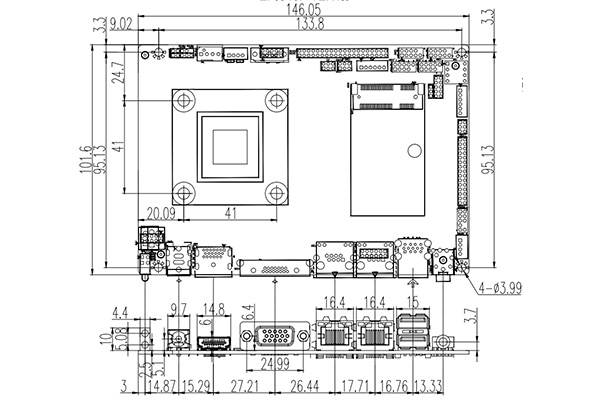

尺寸圖
