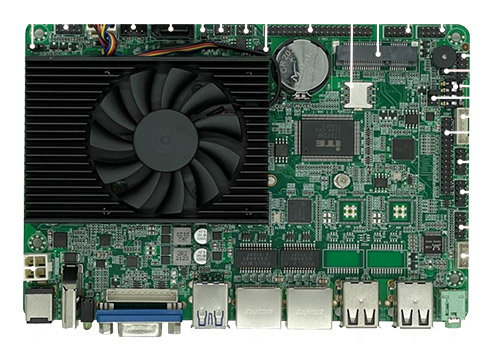

AOS-EPIC45P


產品介紹:

主板詳細規格
項目 | 描述 | |||
處理器 | Intel®Core i3-4030U | Intel®Core i3-5005U | Intel®Core i5-4300U | Intel®Core i5-5300U |
雙核1.9GHz | 雙核2.0GHz | 雙核1.9GHz (Up to 2.9GHz) | 雙核2.3GHz (Up to 2.9GHz) | |
可兼容Intel Celeoron,Pentium,Core®I3/I5/I7 Haswell/Broadwell-U系列處理器 | ||||
內 存 | 1*SO-DIMM內存插槽,支持單通道1600/1333MHz DDR3L/1.35V內存,最大支持8GB | |||
顯 示 | 集成Intel® HD Graphics 4400 核心顯卡 | |||
1* VGA,1*HDMI接口,1*LVDS或eDP接口(二選一,默認為LVDS) | ||||
支持VGA、HDMI、LVDS或eDP同步/異步顯示 | ||||
網 絡 | 4* intel I211千兆網卡(可選支持2個或3個網卡),支持網絡喚醒/PXE | |||
存 儲 | 1* mSATA3.0插槽(長卡) | |||
1* SATA3.0接口 | ||||
音 頻 | 板載ALC662 6聲道高保真音頻控制器,支持MIC/Line-out,功放(支持2歐5W雙聲道) | |||
擴展插槽 | 1* Mini-PCIe插槽(半卡和長卡都支持),支持WIFI/4G模塊(SIM接口) | |||
背板I/O接口 | 1* HDMI顯示接口 | |||
1* VGA顯示接口 | ||||
2* USB3.0 接口 | ||||
4* USB2.0 接口(其中USB1、USB2與LAN3、LAN4接口為二選一,默認為USB接口) | ||||
2* RJ-45 千兆網絡接口(可選為4個千兆網口接口,其中LAN3、LAN4與USB2.0接口為二選一) | ||||
1* Line out接口(綠色) | ||||
1* 電源硬盤指示燈 | ||||
1* 12V DC電源輸入接口 | ||||

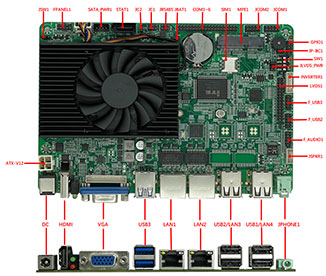

內置I/O接口 | 1* JVGA接口 1*12Pin(與DB15同信號) | |||
1* LVDS接口 2*15pin,支持雙通道24bit(可通過硬件調整為eDP接口,默認為LVDS) | ||||
1* 屏背光供電接口 1*6pin | ||||
4* USB 2.0接口 2*5Pin(當主板為雙網口或3網口型號時,僅支持2個USB2.0) | ||||
1* 前置音頻接口 2*5pin | ||||
1* 功放接口 1*4pin | ||||
6* COM接口(其中COM2可支持RS485/422,COM3可支持RS485) | ||||
1* 硬盤供電接口 | ||||
1* 4pin ATX電源接口 | ||||
1* 前面板開關按鈕和指示燈接口 2*5Pin | ||||
風扇接口 | 1*4pin CPU風扇接口 | |||
GPIO | 支持4進4出GPIO | |||
BIOS | 64Mb Flash ROM | |||
看門狗 | 支持硬件復位功能(256級,0~255秒) | |||
操作系統 | Windows 7/Windows 10/Linux | |||
電源類型 | 采用DC 12V電源供電 | |||
工作溫度 | 60℃~-10℃ | |||
儲存溫度 | -20℃~70℃ | |||
工作濕度 | 5%-95%相對濕度,無冷凝 | |||
尺 寸 | 165mm x 115mm | |||
訂購信息:
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | COM/485 | POWER |
1 | AOS-EPIC45P | I3-4030U | 2 | 1.9G | DDR3L | 1 | 1 | 1 | / | 2 | 8 | 6/2 | 12V |
1 | I5-4300U | 2 | 1.9G | DDR3L | 1 | 1 | 1 | / | 2 | 8 | 6/2 | 12V | |
2 | I5-4300U | 2 | 1.9G | DDR3L | 1 | 1 | 1 | / | 4 | 6 | 2/1 | 12V | |
2 | I5-5300U | 2 | 2.3G | DDR3L | 1 | 1 | 1 | / | 4 | 6 | 2/1 | 12V | |
4 | I7-4600U | 2 | 2.1G | DDR3L | 1 | 1 | 1 | / | 4 | 6 | 2/1 | 12V |
應用領域
AOS-EPIC45P為愛鑫微電子4寸工業主板,支持haswell-U或Broadwell-U整個系列CPU?蓮V泛應用于機器視覺、醫療儀器、工業控制、金融設備、云終端等領域。
