AOS-MMSKLUKM
產品介紹：
一、主板詳細規格
項目 | 描述 |
處理器 | 集成Intel® I5 7200U 12.5GHz 雙核處理器 ,TDP 15W |
內 存 | 1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持16GB（默認） |
顯 示 | 集成Intel®UHD核心顯卡 |
1* VGA接口或者1*COM接口和2*HDMI接口 | |
支持VGA、HDMI同步/異步顯示 | |
網 絡 | 2* Realtek RTL8111H千兆網卡/I211（1個網絡可選），支持網絡喚醒/PXE |
存 儲 | 1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* M.2插槽（長卡） | |
音 頻 | 板載AL262/ALC662 6聲道高保真音頻控制器，支持MIC/Line-out、功放（支持2歐5W雙聲道，可選） |
擴展插槽 | 1* M.2插槽，支持WIFI/4G模塊 |

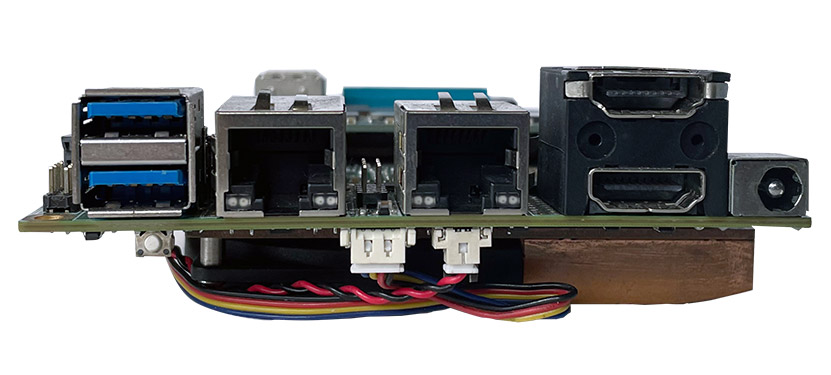

后I/O接口 | 1* HDMI2.0+1* HDMI1.4顯示接口 |
2* USB 3.0接口 | |
2* RJ-45 千兆網絡接口（其中LAN2與雙層USB2.0接口為二選一，默認為網口） | |
1* 12V~19V DC電源輸入接口 | |

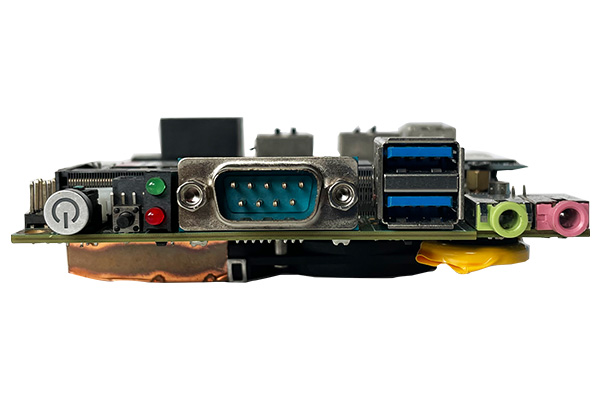

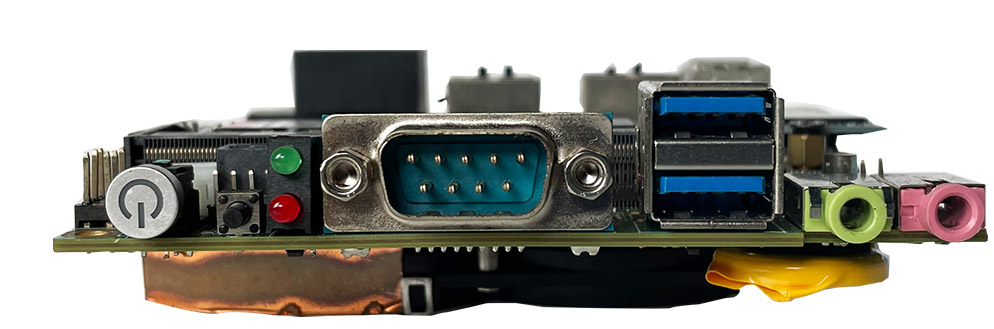

前I/O接口 | 2* USB 3.0接口 |
1* Line out和MIC接口 | |
1* VGA顯示接口（和COM接口二選一，默認為COM接口） | |
1* 硬盤指示燈 | |
1* 帶燈開關按鈕 | |
內置I/O接口 | 1* USB 2.0接口 1*4Pin（當支持雙網且不支持4G時，支持2個USB2.0） |
1* 功放接口 1*4pin（可選） | |
2* COM接口2*5Pin（和前IO接口同信號，可選） | |
1* 4pin ATX電源接口 | |
1* 硬盤供電接口 | |
1*EDP（可選） | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 背貼CPU無風扇散熱設計，預留1*4pin CPU風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級，0~255秒) |
操作系統 | Windows 10/Linux |
電源類型 | 采用DC 12V～19V電源供電 |
工作溫度 | 60℃～-20℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 100mm x 100mm |
訂購信息：
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LAN | USB | PS2 | LPT | COM/232 | POWER |
1 | AOS-MMSKLUKM | I3 6100U | 2 | 2.3G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V |
AOS-MMSKLUKM | I5 6200U | 2 | 2.3G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V | |
AOS-MMSKLUKM | I7 6500U | 2 | 2.5G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V | |
AOS-MMSKLUKM | I3 7100U | 2 | 2.4G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V | |
AOS-MMSKLUKM | I5 7200U | 2 | 2.5G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V | |
AOS-MMSKLUKM | I7 7500U | 2 | 2.7G | DDR4 | 2 | 1 | 2 | 4-6 | / | / | 1 / 1 | 12～19V |
應用領域
NANO系列主板，支持Intel® SKYLAKE-U 全系列CPU。可廣泛應用于商顯、迷你電腦、醫療儀器、工業控制、金融設備、云終端等領域。
